下一代智能网关配置透明模式使用

需求分析:

     想在原有的拓扑结构中，添加一台下一代智能网关，不改变当前现有的拓扑结构以及网络环境。故使用透明模式接入

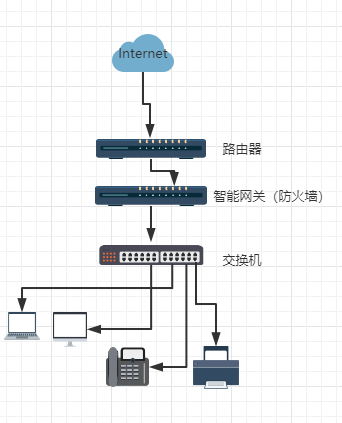

网络拓扑：

操作步骤：

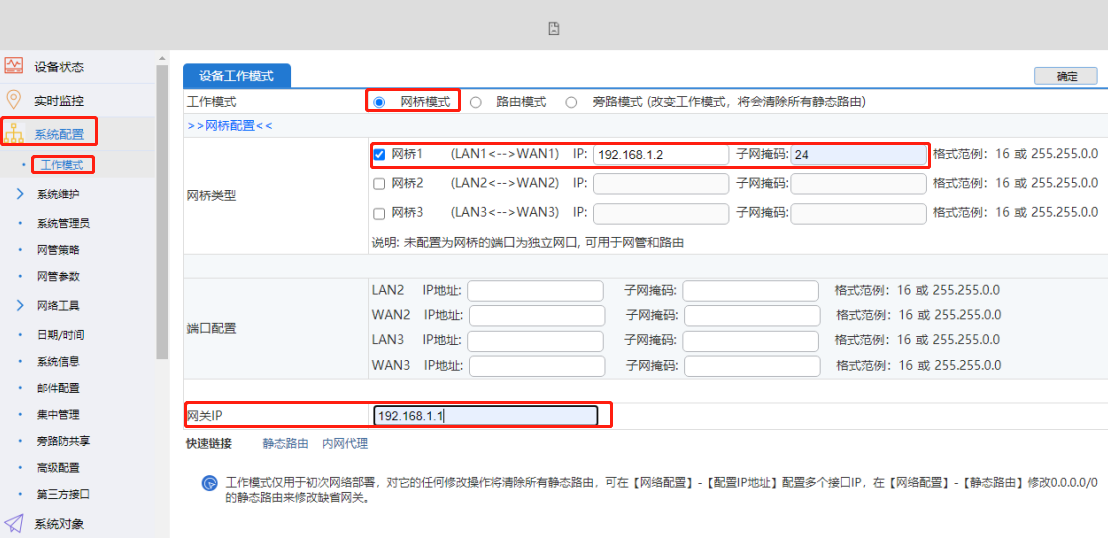

1、配置网桥模式：进入智能网关界面，点击系统配置—>工作模式，选择网桥模式，LAN1-WAN1的IP设置为与上层网关同网段的IP地址（192.168.1.2），并填写上层路由器网关IP（192.168.1.1），如图1；

图1

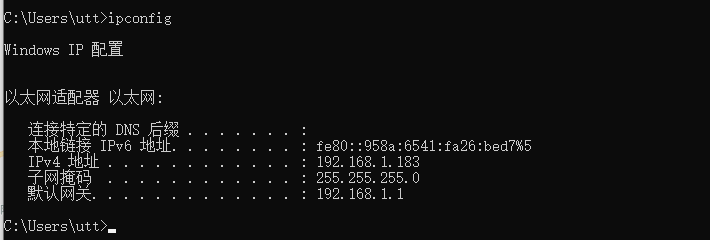

2、透明模式设置成功之后，交换机必须接在对应的LAN1口上，交换机下面的电脑连接会直接获取到路由器所下发的地址，如图2；

图2

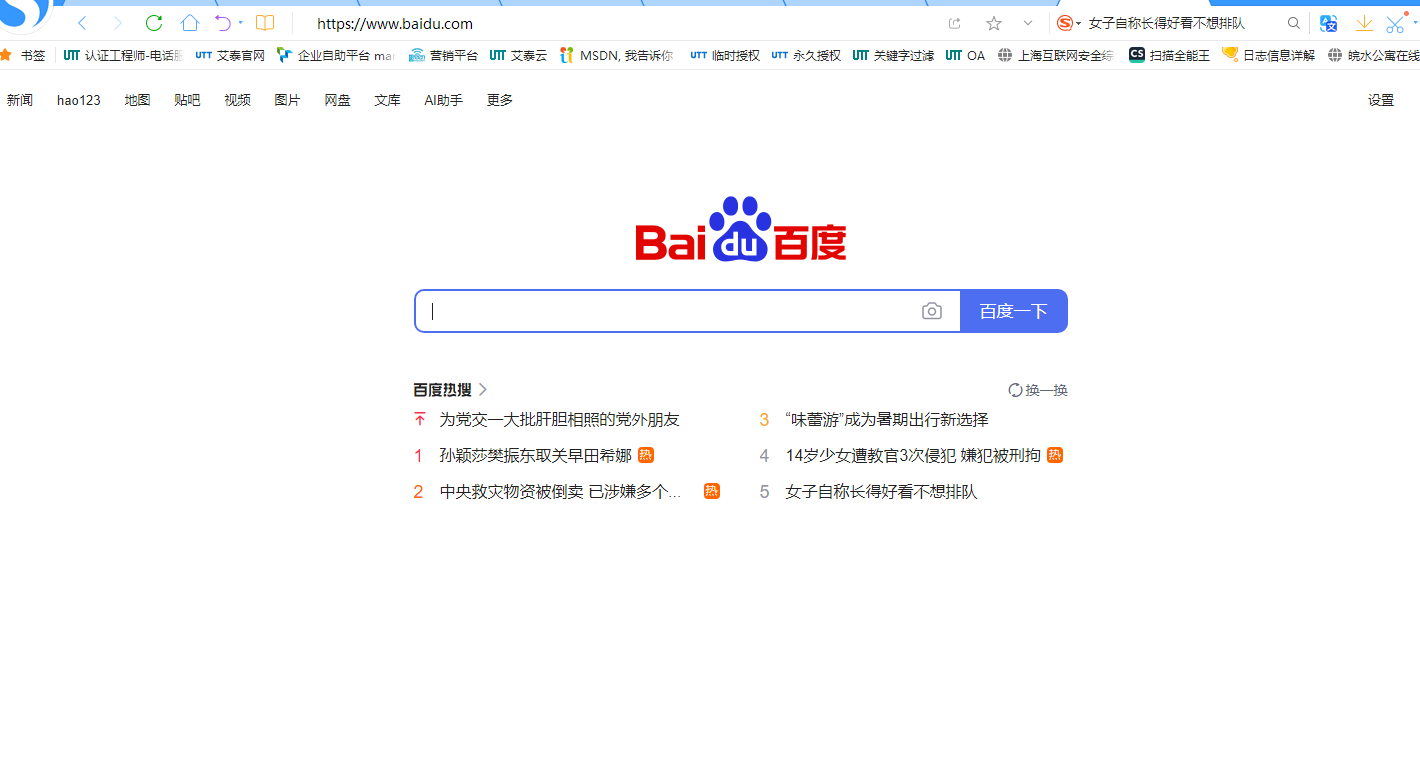

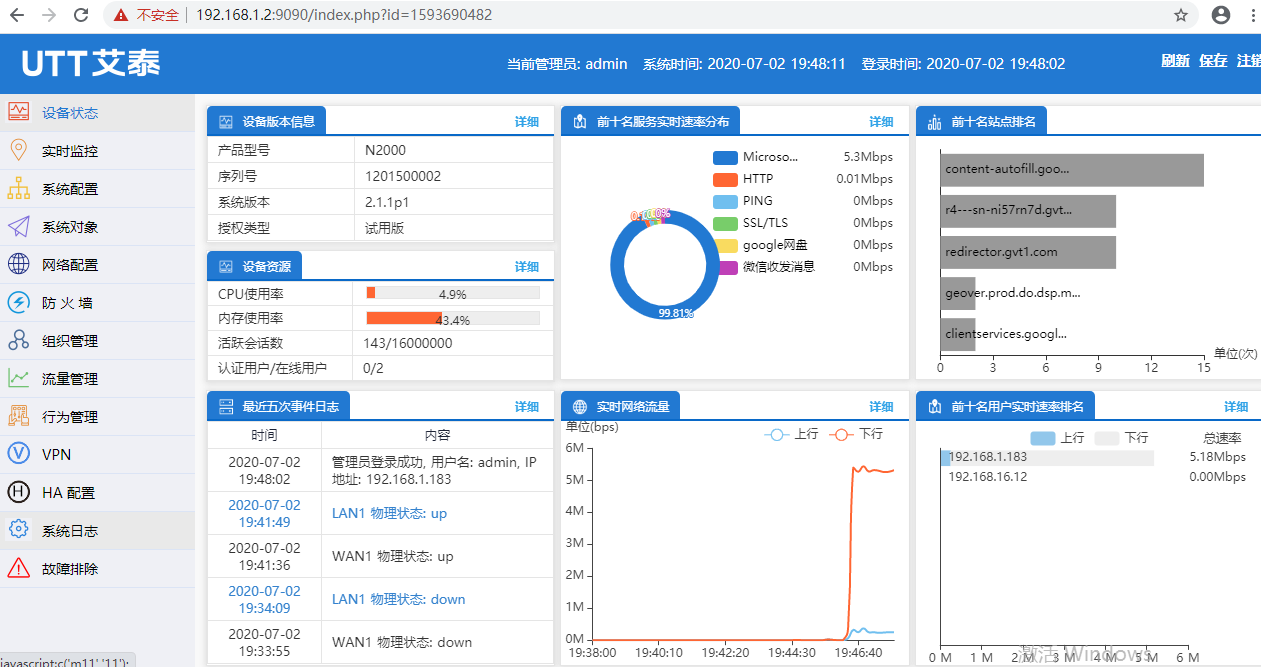

3、测试结果如图3、图4，能成功进入智能网关界面，测试上网正常。

图3

图4
